WRAP / 부식배관 및 콘크리트 구조물 보수 및 보강

시공목적

-화학물질, 해수, 습기 등 배관라인의 외부부식·내부침식으로 두께가 얇아져 Pin hole이 발생하기전 얇아진 부위를 보수 및 보강
-콘크리트 기둥 파손부 보수 및 하중보강
-부식된 배관 WRAP 작업으로 최대 10년까지 수명 연장

Go To Top

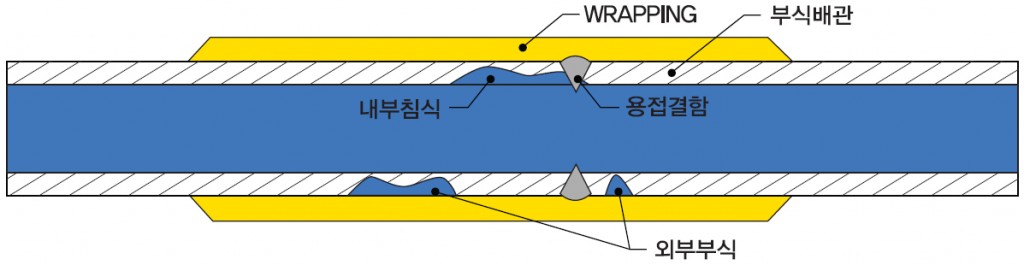

WRAP 원리

wrap 원리

Go To Top

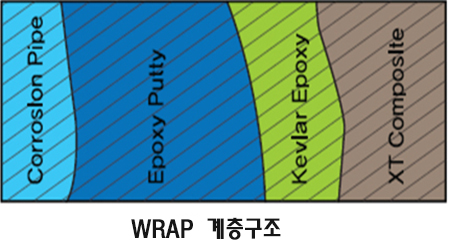

안전성

-비금속성 복합수리 WRAP 작업은 1982년 미국 NRI사에서 최초 개발되어 미국기계협회 ASME PCC-2 및 ISO TS-24817 압력배관 기술지침 두 기준에 부합하도록
엄격하게 설계시공 됨
-일정 시간이 지나 WRAP 작업부 벗어나 부식된 곳 또한 연장(연결)하여 시공가능함
안전성1 안전성2

NRI사 TEST 동영상 : www.neptuneresearch.com→ Videos → by Name → Viper Skin

Go To Top

압력 TEST-4″Tee X S160

-감독업체 : GS 칼텍스
-시공업체 : (주)서광
-압력 TEST는 WARP 작업 후 일정 시간이 지나 내부침식으로 Pin hole이 발생했다는 조건하에 시험함
-수압 274kg/cm²을 1시간 동안 가하여 압력변화 관찰하였으나 이상 없었음
xray 압력2

Go To Top

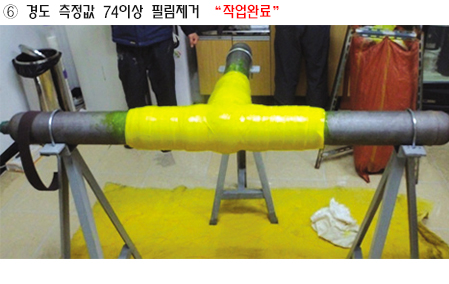

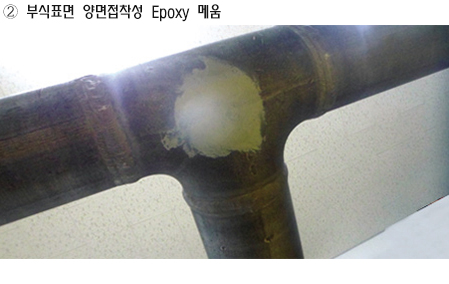

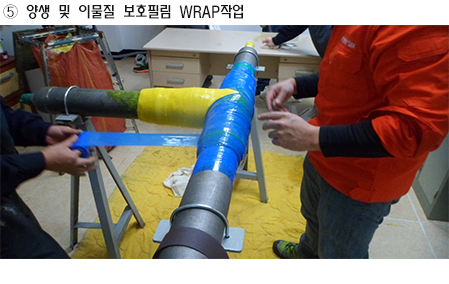

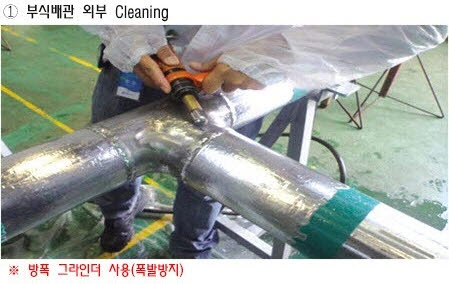

WRAP 작업 공정도

작업공정1 작업공정2

작업공정3 작업공정4

작업공정5 작업공정6

Go To Top

시공범위

-부식배관 보수 및 보강(Support, Tee, Elbow, Flange, Reducer등 각종 부식배관)
-용접 이음부 보수 및 보강
-저장용 탱크 내·외벽 보수 및 보강

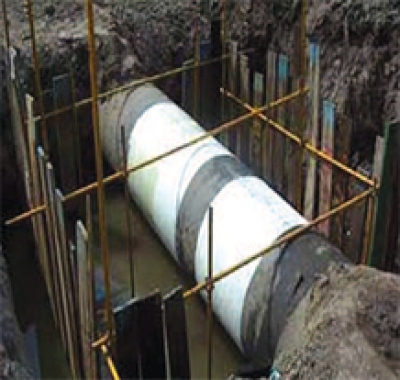

-매설배관 및 관로배관 보수 및 보강(수자원, 상하수도, 송유관, 가스배관 등)
-방화지역 외부표면 방염처리

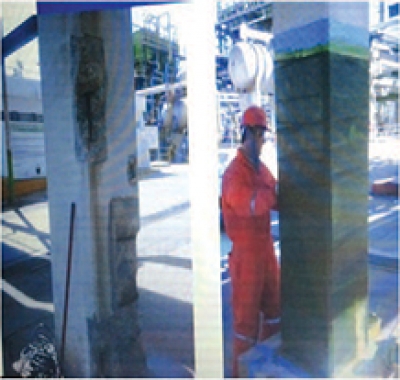

-플랜트 사업장 콘크리트 기둥 파손부 보수 및 하중보강(상단 시설물 증축시)
-콘크리트 교각 파손부 보수 및 하중보강(상단 시설물 증축시)

Go To Top

SYNTHO-GLASS XT

파이프라인 무결성 복원시스템

양방향 접착성 합성물로 배관라인 및 구조물 내.외 부식을 보수 보강하며 특히 수중 및 습한 환경에 탁월한 효과를 가지며 수분 이내에 보수가 가능한 시스템입니다.

SYNTHO-SUPPORT

버팀대에 있는 파이프 보호시스템

향후 부식 및 마모를 방지하기 위한 시스템으로 강철(CS&SS), 아연 도금, 콘크리트, FRP, PVC, 목재에 기계적 보호 및 충격에 탁월하며 수중, 지하에도 적용됩니다.

THERMO-WRAP

고온 배관 합성물 보수시스템

고온에 사용되는 파이프 보수 및 보강 시스템으로 NRI 고유의 Thermo-Poxy에 Epoxy 시스템을 결합한 고강도, 양방향성 파이버글라스 테이프를 사용하여 특히 고온환경에서 높은 강도를 유지합니다.

VIPER-SKIN

탄소섬유 무결성 복원시스템

타의 추종을 불허하는 탄소의 내구력과 강도를 이용한 탄소섬유 강화 합성물 시스템으로 수중 및 습한 환경에도 적용하며 용접 이음부 및 불안전한 구조물에 적합하다.

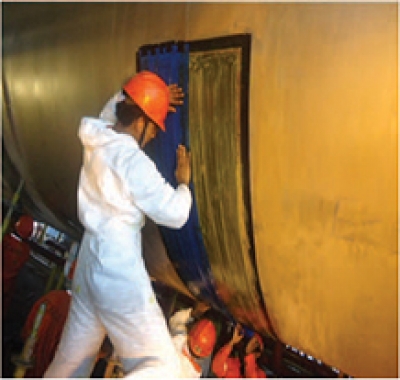

SYNTHO-PATCH

저장용 탱크 내·외벽 보수 보강시스템

대형 저장용 탱크에 부식이나 균열이 발생할 경우 공정의 정지 없이 탱크 표면에 양방향 접착성 합성수지를 이용하여 보수 보강하며 강철(CS&SS), FRP, PVC, 콘크리트에 적용합니다.

SYNTHO-SLEEVE

점성이 있는 탄성코팅시스템

매설배관 및 관로배관 부식을 보수 보강하며 특히 용접이음부를 보호하기 위한 시스템입니다. 점성이 있는 수축 코팅으로 고착시간이 짧아 수분 이내에 보수가 가능하며 충격에도 탁월한 효과를 가집니다.

TITAN-XT

콘크리트 기둥 복원시스템

고유의 에폭시 수지와 결합한 고강도 양방향(0°/90°) 바이버글라스 테이프를 사용한 콘크리트 기둥 보수와 하중을 보강(상단 시설물 중축시)하며 콘크리트 비금속 합성물 강화 솔루션에 대한 ACI1440 기준에 준하여 설계 시공됩니다.

COMPOSITE-GUARD FP

화재방지 합성물시스템

방화처리지역 배관 및 구조물을 보호하기 위해 나노 테크놀로지를 사용하여 외부 화염 온도와 장벽을 만듦으로써 최대 정격온도에 초과 도달하지 못하게 하는 시스템 입니다. Max:Up to 2000° F(1093°C)
