⊙ ON-LINE COMPOUND SEALING［압력배관 누수보수]

　
ON-LINE COMPOUND SEALING 개요
- 압력배관의 내용물 외부 누출시 공정의 정지 없이 압력이 걸려있는 상태서 긴급 봉쇄하는 작업


　
ON-LINE COMPOUND SEALING 공법소개

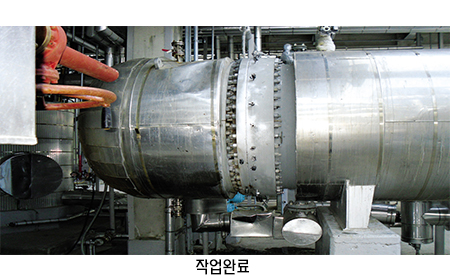

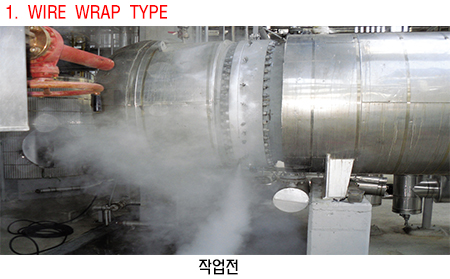

1. WIRE WRAP TYPE

FLANGE GAP이 좁거나 압력이 낮은 비폭발성 유체에 주로 적용함.

GAP 끝단에 WIRE를 삽입하여 INJECTION VALVE를 통해 COMPOUND를
GAP내부로 주입하여 제 2의 GASKET을 형성하여 봉쇄함.

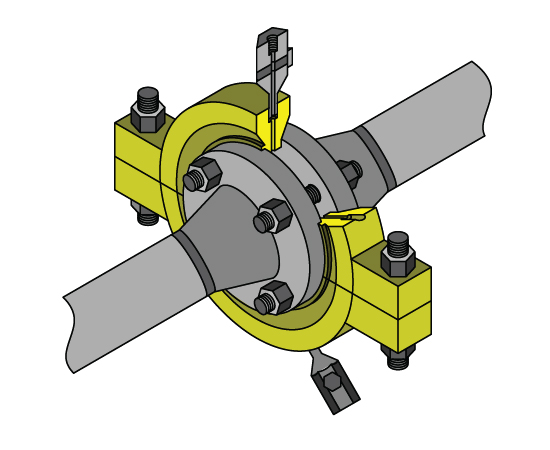

2. RING CLAMP TYPE

FLANGE GAP이 넓거나 압력이 높을경우 적용하며
GAP 넓이에 맞게 CLAMP를 제작, 설치하여 COMPOUND를
GAP 내부로 주입하여 제2의 GASKET을 형성하여 봉쇄함.

- 내용물이 폭발성일때 적용
- 작업공간이 협소할때 적용

3. BOX CLAMP TYPE

각종 배관의 부식, 침식, 균열로 인하여 내용물 외부
누출시 LEAK POINT를 정확히 찾아 현장조건에 맞게
CLAMP를 제작, 설치하여 주입 HOLE로 COMPOUND를
주입시켜 누출을 봉쇄함.

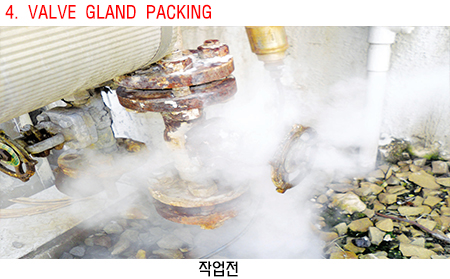

4. VALVE GLAND PACKING

GLAND PACKING 손상으로 내용물 외부 누출시
VALVE BODY 외부서 PACKING부 ⅓지점까지
DRILLING하여 INJECTION VALVE를 부착후
PACKING까지 관통함.
관통된 HOLE로 COMPOUND 주입시켜 누출을 봉쇄함.

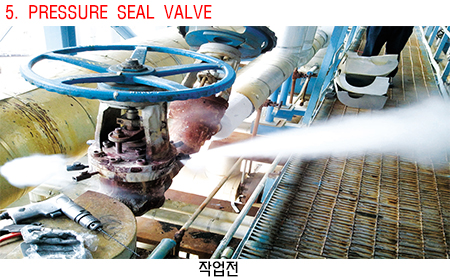

5. PRESSURE SEAL VALVE

고압에 사용되는 PRESSURE SEAL VALVE는 SEAL GASKET
손상/변형으로 누출되며 작업방법은 VALVE GLAND PACKING과
동일하며 정확한 LEAK POINT를 찾아야 하므로 숙련도가 필요한
공법임.
